XI LANH KẸP NSK- TPC

      Công ty Thiết Bị Tự Động Hóa Cao Đạt xin gửi  tới quý khách hàng xi lanh kẹp series NSK hiệu TPC Korea.

      Xi lanh NSK là dòng xi lanh sử dụng khí nén với cánh tay đòn được xoay 1 góc từ 0⁰ ~ 90⁰ để giữ sản phẩm và góc 90⁰ trở về 0⁰ để nhả sản phẩm.

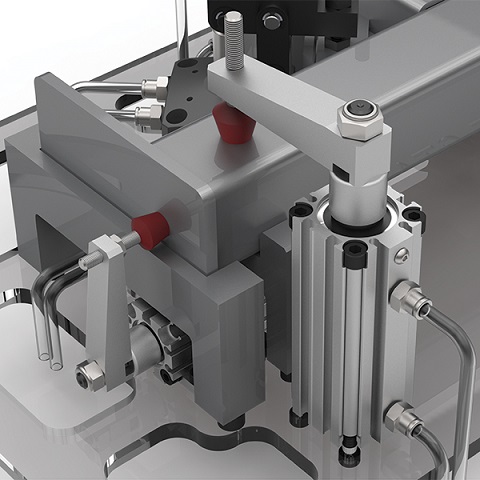

Xi lanh kẹp NSK Chức năng - Vận hành:

      Xi lanh kẹp có chức năng là để kẹp, giữ sản phẩm trong quá trình gia công chế tạo và sản xuất.

- Vận hành: Xi lanh NSK được thiết kế kiểu compact, đầu trục xi lanh được gắn tay kẹp. Bên trong thân trục xi lanh được khoét rãnh trượt kiểu trục vít me, rãnh vít me này ăn khớp với 1 chốt định vị sẵn trên vỏ xi lanh. Xi lanh họat động nhờ áp lực khí nén ép trực tiếp lên trục piston lực ép làm trục piston chuyển động tịnh tiến, nhờ chốt định vị ăn sâu vào rãnh vít me trên thân trục làm xi lanh chuyển động và xoay 1 góc 0⁰ ~ 90⁰ ở chiều hành trình tiến và 90⁰ ~ 0⁰ ở chiều hành trình về.

- Chú ý: Khi sử dụng xi lanh NSK ta có thể lựa chọn thêm:

+ Van xả nhanh để kết thúc hành trình sớm hơn.

+ Van tiết lưu để điều chỉnh tốc độ nhanh chậm của trục xi lanh.

+ Sensor để điều khiển giới hạn hành trình trục xi lanh.

+ Đế, đầu đẩy mặt bích để lắp đặt.

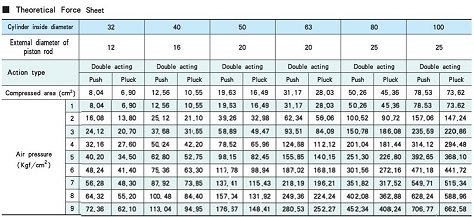

Bảng tính áp lực:

Xi lanh NSK có các model sau:

Xi lanh NSKB - 20 - **

Xi lanh NSKG - 20 - **

Xi lanh NSKB - 25 - **

Xi lanh NSKG - 25 - **

Xi lanh NSKB - 32 - **

Xi lanh NSKG - 32 - **

Xi lanh NSKB - 40 - **

Xi lanh NSKG - 40 - **

Xi lanh NSKB - 50 - **

Xi lanh NSKG - 50 - **

Xi lanh NSKB - 63 - **

Xi lanh NSKG - 63 - **

Xi lanh NDSKB - 20 - **

Xi lanh NDSKG - 20 - **

Xi lanh NDSKB - 25 - **

Xi lanh NDSKG - 25 - **

Xi lanh NDSKB - 32 - **

Xi lanh NDSKG - 32 - **

Xi lanh NDSKB - 40 - **

Xi lanh NDSKG - 40 - **

Xi lanh NDSKB - 50 - **

Xi lanh NDSKG - 50 - **

Xi lanh NDSKB - 63 - **

Xi lanh NDSKG - 63 - **

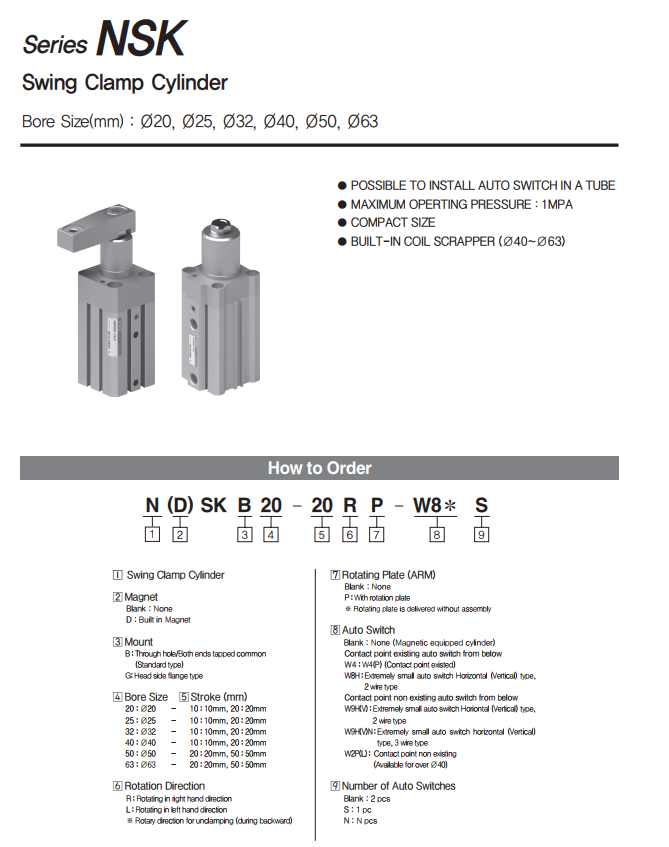

Lựa chọn đơn hàng - Thông số kỹ thuật:
