Xi lanh compact dẫn hướng NGQ-TPC

XI LANH COMPACT DẪN HƯỚNG NGQ - TPC

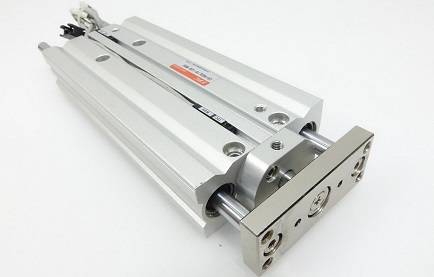

         Công ty Thiết bị Tự Động Hóa Cao Đạt xin gửi  tới quý khách hàng sản phẩm xi lanh NGQ hiệu TPC Korea. Xi lanh NGQ là dòng xi lanh compact kết hợp với 2 trục dẫn hướng nằm kín trong vỏ xi lanh để làm việc hiệu quả và độ chính xác cao hơn, xi lanh được thiết kế sử dụng thân bi trượt hỗ trợ cho lực tịnh tiến của piston.

Xi lanh NGQ Chức năng - Vận hành:

         Xi lanh NGQ có chức năng ép, nén, đẩy sản phẩm trong sản xuất và gia công chế tạo.

- Vận hành: Xi lanh NGQ sử dụng 1 trục piston ở giữa và 2 trục dẫn hướng 2 bên có kết hợp bi trượt để đảm bảo cho xi lanh họat động chính xác, tuổi thọ cao. Xi lanh hoạt động kiểu 2 chiều khí ( tác động kép) trong sử dụng tùy từng nhu cầu ta có thể lựa chọn trục xi lanh ở trạng thái tiến hết trục ra ngoài hoặc trục luôn ở trạng thái kéo hết vào trong. Khi sử dung ta dùng van chia khí, áp lực khí nén sẽ trực tiếp ép lên piston làm trục piston chuyển động tịnh tiến trong nòng xi lanh.

- Chú ý: Sử dụng xi lanh NGQ ta có thể lựa chọn kết hợp thêm:

+ Van xả nhanh để kết thúc hành trình sớm hơn.

+ Van tiết lưu để điều chỉnh tốc độ nhanh chậm trục xi lanh.

+ Sensor để điều khiển giới hạn hành trình cho trục xi lanh.

+ Đế, đầu đẩy bích để lắp đặt.

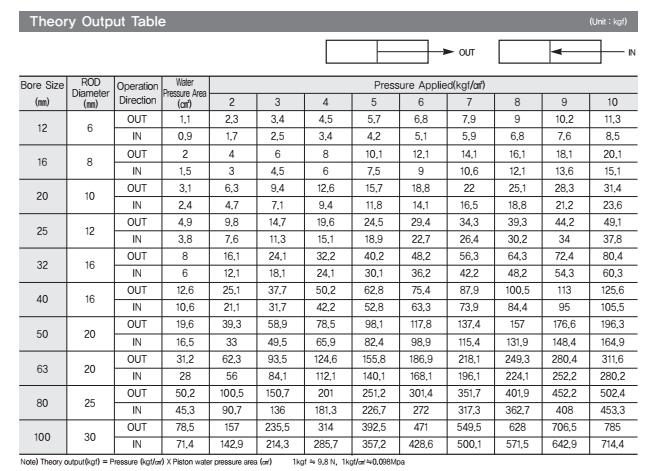

Bảng tính toán áp lực và tốc độ:

Xi lanh NGQ có các model sau:

Xi lanh NGQM 12 - **

Xi lanh NGQM 16 - **

Xi lanh NGQM 20 - **

Xi lanh NGQM 32 - **

Xi lanh NGQL 32 - **

Xi lanh NGQL 40 - **

Xi lanh NGQL 50 - **

Xi lanh NGQL 63 - **

Xi lanh NGQL 80 - **

Xi lanh NGQL 100 - **

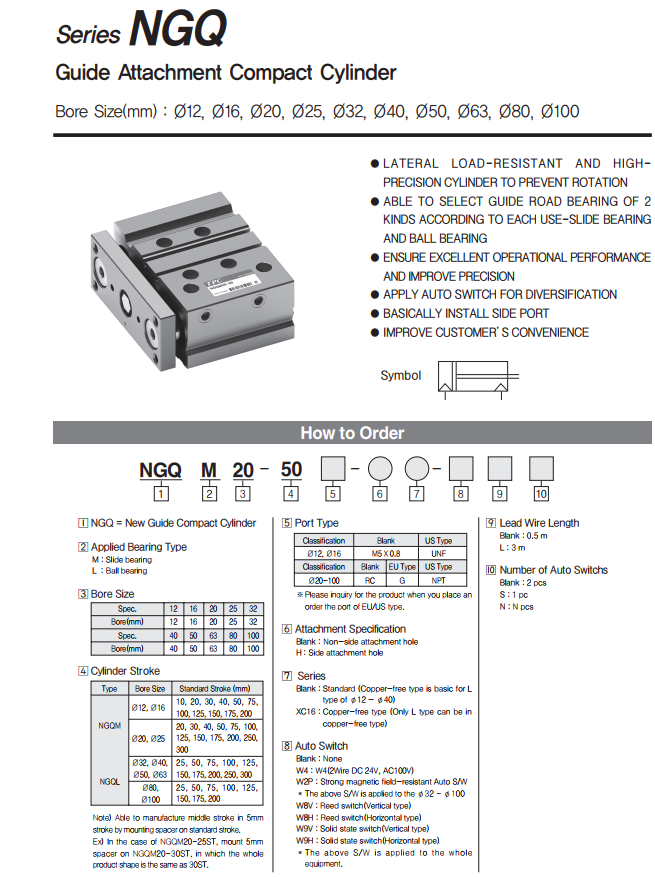

Lựa chọn đơn hàng - Thông số kỹ thuật:
