  VAN ĐIỆN TỪ DS 5420 - TPC

      Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng van điện từ DS 5420 hiệu TPC - Korea.

     Van điện từ DS 5420 là dòng sản phẩm phổ thông, được sử dụng nhiều nhất trong dòng van chia khí, khí nén qua cửa van, tác động trực tiếp đến Piston của xi lanh làm cho xi lanh chuyển động tịnh tiến sinh công một cách dễ dàng.

Series DS 5420 - Chức năng và vận hành:

     Van điện từ DS 5420 có chức năng cung cấp nguồn khí nén một cách chuẩn xác cho xi lanh và các ứng dụng khác để hoạt động sinh công.

Series DS 5420 có các model sau:

- Kiểu van 5/3 van 5 cửa 3 vị trí - 2 coil điện xả ở giữa:

+ Model DS 5420 - *** 02 ( 1/4’’).

+ Model DS 5420 - *** 03 ( 3/8’’).

+ Model DS 5420 - *** 04 ( 1/2’’).

- Vận hành:

- Model DS 5420 - *** 02 là van 5 cửa 3 vị trí - 2 coil điện xả ở giữa:

+ Trạng thái ban đầu:  P đóng cửa A thông xả R1 cửa B thông xả R2.

+ Khi Sol a làm việc:  P thông cửa A, cửa B thông xả R2.

+ Khi Sol b làm việc:  P thông cửa B, cửa A thông xả R1.

+ Hết một hành trình van trở lại trạng thái ban đầu.

Series DS 5420:

- Van điện từ DS 5420 có thể lắp đặt đơn chiếc hoặc lắp nhiều van trên 1 đế thành block để điều khiển nhiều xi lanh 1 lúc, hoặc lắp nhiều van trên 1 đế thành block để điều khiển nhiều xi lanh 1 lúc, hoặc lập trình qua PLC để điều khiển họat động của từng van một.

- Coil điện: Coil dây, coil giắc đấu, coil có đèn leds.

- Điện áp: 12V - 24VDC, 110V - 220VAC /50Hz.

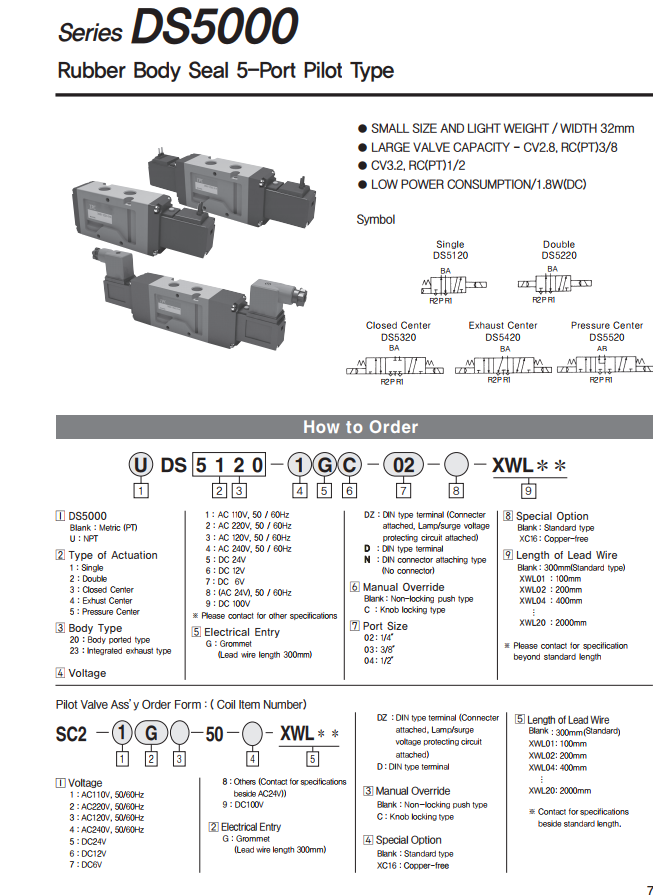

Series DS 5420 - Thông số kỹ thuật:
