Van điện từ RDS3330- TPC

 VAN ĐIỆN TỪ RDS 3330 - TPC

       Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng sản phẩm van điện từ RDS 3330 hiệu TPC - Korea.

     Van điện từ RDS 3330: Là dòng van 5 cửa, sử dụng 2 cuộn từ điều khiển con trượt bên trong thân van làm thay đổi trạng thái của van đưa khí nén qua 2 cửa A và B đi sử dụng tác động trực tiếp đến piston làm chuyển động tịnh tiến trục xi lanh.

Van điện từ RDS 3330 - Chức năng vận hành:

Van điện từ  RDS 3330 là van 5 cửa 3 vị trí 2 coil điện ( đóng ở giữa):

* Sơ đồ van:

- Vận hành: Van điện từ RDS 3330:

+ Trạng thái ban đầu: Cửa P đóng, cửa A và cửa B đóng.

+ Khi sol a làm viêc: Đẩy con trượt về sol b cho cửa P thông cửa A, cửa B thông cửa xả R2.

+ Khi lò xo làm việc: Đẩy con trượt lại sol a cho cửa P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở lại trạng thái ban đầu.

Van điện từ RDS 3330 có các model sau:

Van điện từ RDS 3330 - ** - 01

Van điện từ RDS 3330 - ** - 02

- Chú ý: Van điện từ RDS 3330 có thể lựa chọn lắp trên đế từ 2 cho đến 20 van trên 1 đế tạo thành block van, nhưng phải cùng size và cùng cửa cấp là P.

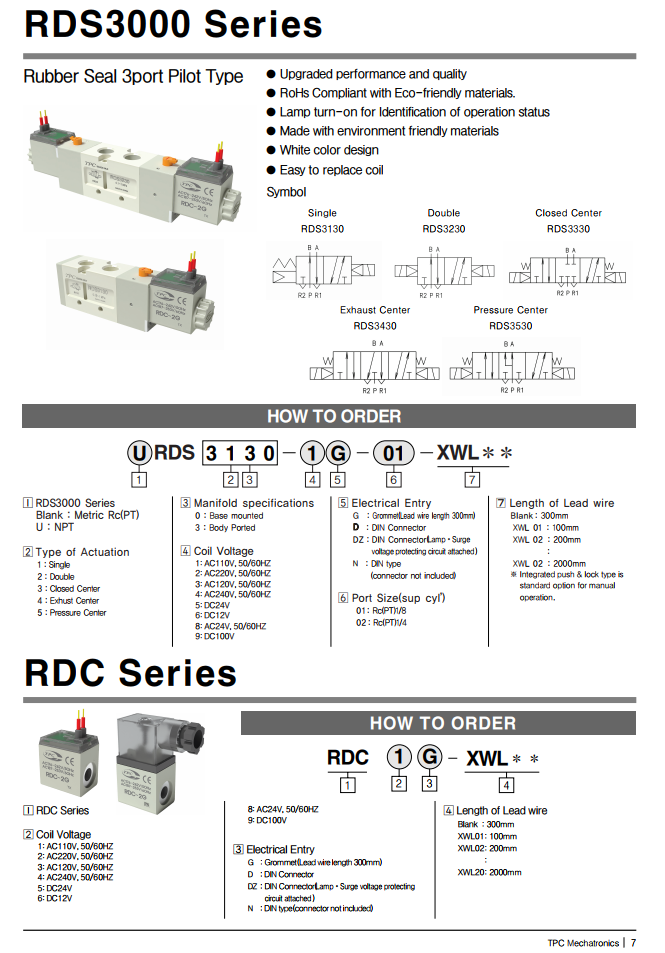

- Lựa chọn đơn hàng - Thông số kỹ thuật:
