 VAN ĐIỆN TỪ RDS 3230 - TPC

      Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng sản phẩm van điện từ RDS 3230 hiệu TPC - Korea.

     Van điện từ RDS 3230: Là dòng van 5 cửa, sử dụng 2 cuộn từ, điều khiển con trượt bên trong thân van làm thay đổi trạng thái của van, đưa khí nén qua 2 cửa A và B đi sử dụng, tác động trực tiếp đến piston làm chuyển động tịnh tiến trục xi lanh.

Van điện từ RDS 3230 - Chức năng vận hành:

Van điện từ  RDS 3230 là van 5 cửa 2 vị trí 2 coil điện

Sơ đồ van:

- Vận hành: Van điện từ RDS 3230:

+ Trạng thái ban đầu: Cửa P thông với cửa B, cửa A thông cửa xả R1.

+ Khi sol a làm viêc: Đẩy con trượt về sol b cho cửa P thông cửa A, cửa B thông cửa xả R2.

+ Khi sol b làm việc: Đẩy con trượt lại sol a cửa P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở lại trạng thái ban đầu.

Van điện từ RDS 3230 có các model sau:

Van điện từ RDS 3230 - ** - 01

Van điện từ RDS 3230 - ** - 02

- Chú ý: Van điện từ RDS 3230 có thể lựa chọn lắp trên đế từ 2 cho đến 20 van trên 1 đế tạo thành block van, nhưng phải cùng size và cùng cửa cấp là P.

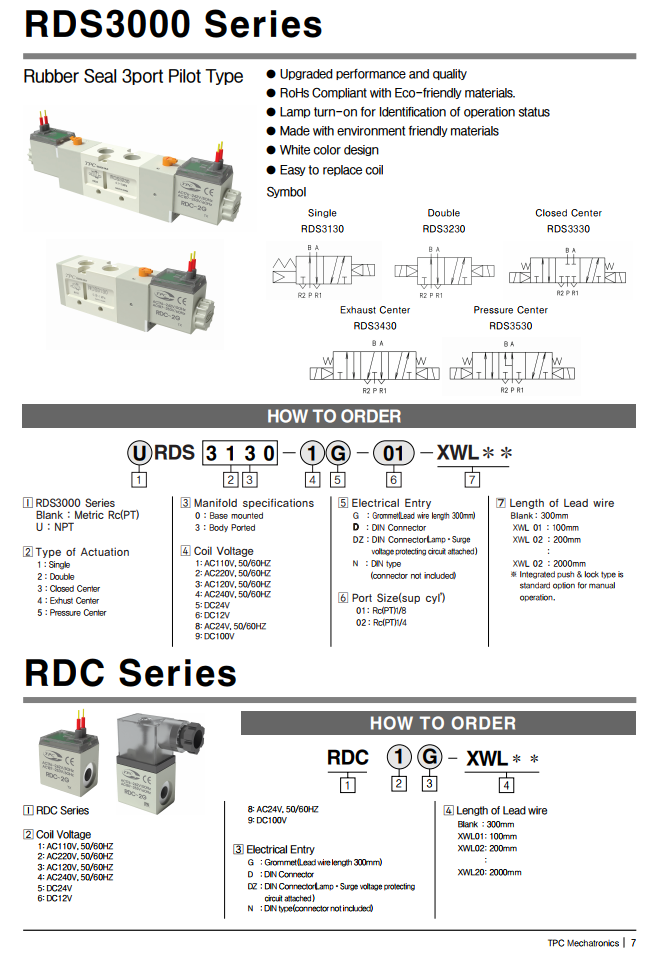

- Lựa chọn đơn hàng - Thông số kỹ thuật:
