 VAN ĐIỆN TỪ RDS 5220 - TPC

      Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng van điện từ RDS 5220 hiệu TPC - Korea.

      Van điện từ RDS 5220 là dòng sản phẩm phổ thông được sử dụng nhiều nhất trong dòng van chia khí, khí nén qua cửa van tác động trực tiếp đến Piston của xi lanh làm cho xi lanh chuyển động tịnh tiến sinh công một cách dễ dàng.

Series RDS 5220 - Chức năng và vận hành:

      Van điện từ RDS 5220 có chức năng cungcấp nguồn khí nén một cách chuẩn xác cho xi lanh và các ứng dụng khác để hoạt động sinh công.

Series RDS 5220 có các model sau:

- Kiểu van 5/2 van 5 cửa 2 vị trí - 2 coil điện.

+ Model RDS 5220 - *** 02 ( 1/4’’).

+ Model RDS 5220 - *** 03 ( 3/8’’).

+ Model RDS 5220 - *** 04 ( 1/2’’).

- Vận hành:

- Model RDS 5220 - *** 02 là van 5 cửa 2 vị trí - 2 coil điện:

+ Trạng thái ban đầu:  P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc:  P thông cửa A, cửa B thông xả R2.

+ Khi Sol b làm việc:  P thông cửa B, cửa A thông xả R1.

+ Hết một hành trình van trở lại trạng thái ban đầu.

Series RDS 5220:

- Van điện từ RDS 500 có thể lắp đặt đơn chiếc hoặc lắp nhiều van trên 1 đế thành block, để điều khiển nhiều xi lanh 1 lúc hoặc lắp nhiều van trên 1 đế thành block, để điều khiển nhiều xi lanh 1 lúc, hoặc lập trình qua PLC để điều khiển họat động của từng van một.

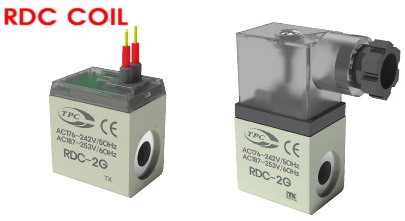

- Coil điện: Coil dây, coil giắc đấu, coil có đèn leds.

- Điện áp: 12V - 24VDC, 110V - 220VAC /50Hz.

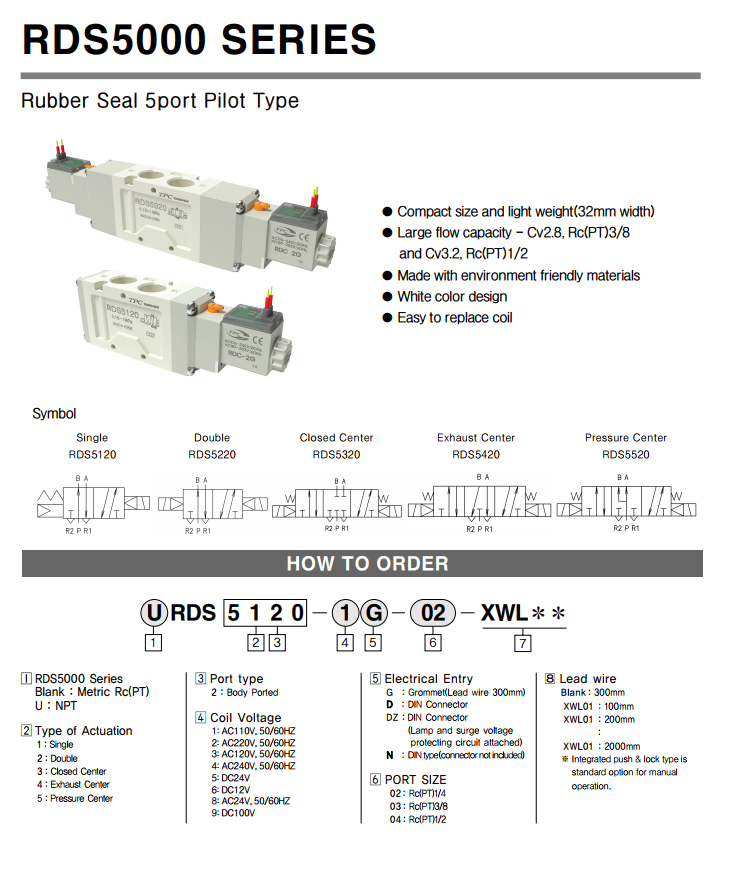

Series RDS 5220 - Thông số kỹ thuật:
