Van điện từ DS 6000 - TPC

Van điện từ DS 6000 - TPC

Van điện từ DS 6000 - TPC

Khí nén TPC - Korea

download

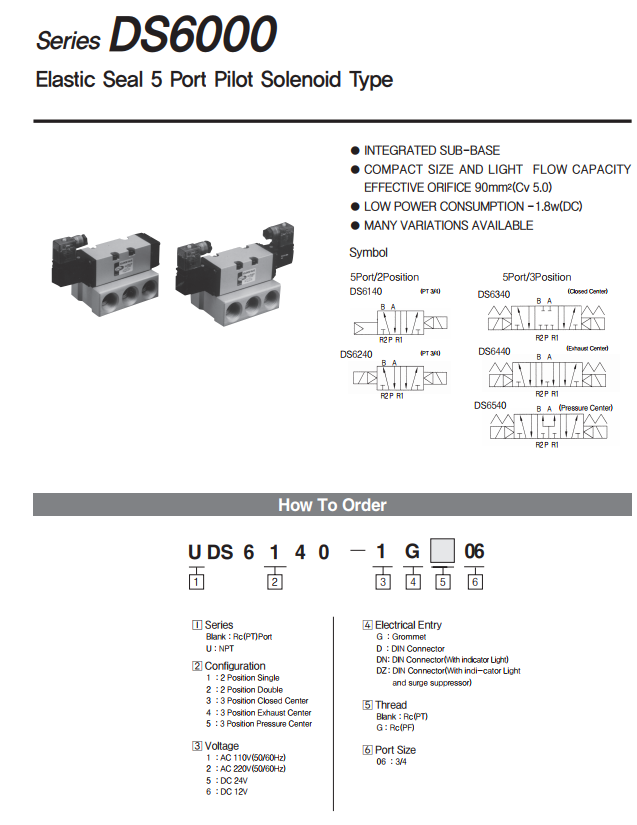

SPECIFICATION

 VAN ĐIỆN TỪ DS 6000 - TPC

Series DS 6000: là van điện từ 5 cửa được lắp ghép trên một đế để dẫn khí và xả khí, van có size lớn điều khiển bằng cuộn hút.

Series DS 6000 - Chức năng vận hành:

 Van điện từ DS 6000 là loại van 5 cửa size lớn thích hợp cho thiết kế sử dụng nguồn lưu lượng khí lớn.

-          Vận hành: Ở series DS 6000 được chia ra làm 5 loại, mỗi loại có sơ đồ van chỉ trạng thái làm việc khác nhau ta thường gọi là sơ đồ van ( Symbol)

-          Model: DS 6140 là van 5 cửa 2 vị trí - 1 Coil điện - size 3/4’’ PT

+ Trạng thái ban đầu của van: Áp P thông cửa B , cửa A thông xả R1.

+ Khi Sol a làm việc : Áp P thông cửa A, cửa B thông xả R2.

+ Lò xo B làm việc: Áp P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

Model DS 6240: Là van 5 cửa 2 vị trí - 2 coil điện - size 3/4’’ PT:

+ Trạng thái ban đầu: P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

Model DS 6340: Là van 5 cửa 3 vị trí - 2 coil điện - size 3/4’’ PT:

+ Trạng thái ban đầu: Đóng ở giữa P đóng, cửa Bvà cửa A đóng.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

Model DS 6440: Là van 5 cửa 3 vị trí - 2 coil điện - size 3/4’’ PT:

+ Trạng thái ban đầu: Xả ở giữa P đóng, A thông xả R1 và B thông xả R2.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

Model DS 6540: Là van 5 cửa 3 vị trí - 2 coil điện - size 3/4’’ PT:

+ Trạng thái ban đầu: P thông cửa A và B, xả R1 và Rđóng.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông  xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

Series DS 6000 có các Model sau:

Model DS 6140 - * * 06

Model DS 6240 - * * 06

Model DS 6340 - * * 06

Model DS 6440 - * * 06

Model DS 6540 - * * 06

Model DS 6000 - Thông số kỹ thuật:
