Van khí điều khiển DP300/3000/5000- TPC

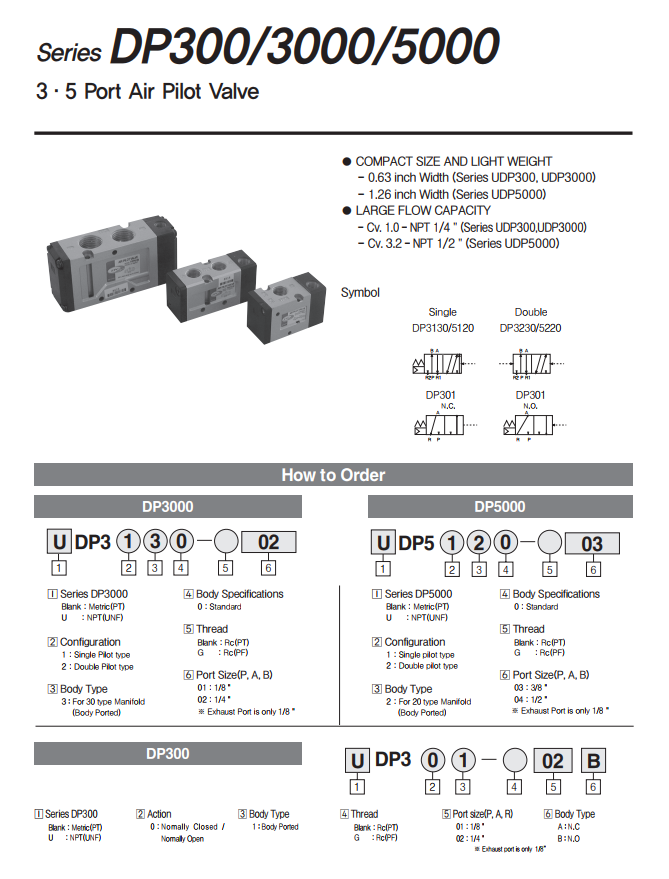

SPECIFICATION
VAN KHÍ ĐIỀU KHIỂN DP300/3000/5000 TPC
Model DP 300/3000/5000: là loại van dùng trích khí nén để điều khiển con trượt đóng mở cửa van.
Model: DP300/3000/5000 - Chức năng vận hành:
- Model DP 300: Là van 3 cửa 2 vị trí ( 3/2). Cửa cấp khí ( P), cửa đi sử dụng( A ), cửa xả ( R ).
Loại này sử dụng hai trạng thái: Thường đóng ( NC ), thường mở( NO)
- Model:DP 3000/5000: Là van 5 cửa 2 vị trí ( 5/2 ). Cửa cấp khí ( P ), cửa đi sử dụng ( A ) và ( B) 2 cửa xả (R). Loại này có 2 kiểu tác động:
+ Tác động đơn( Single) 1 chiều khí - 1 chiều lò xo.
+ Tác động kép ( Double) 2 chiều khí.
- Vận hành:
+ Van DP 300: Model này có 2 trạng thái ( NC) ký hiệu A và ( NO) ký hiệu B. Nếu chọn (NC) thì khi cấp khí điều khiển, cửa A sẽ mở cho khí đi sử dụng, còn nếu chọn ( NO) thì khi cấp khí điều khiển, cửa A sẽ đóng nguồn khí sử dụng.
+ Model DP 300/5000: Model này là van 5/2 có 2 kiểu tác động. Nếu sử dụng kiểu tác động đơn ( Single Acting) thì khi cấp khí điều khiển van sẽ mở cửa A và hết hành trình khí xả ra lò xo đầu kia sẽ đẩy con trượt lại mở cửa B.Còn khi chọn kiểu tác động kép ( Double Acting) thì khi khí điều khiển tác động, sẽ đẩy con trượt mở cửa A và đóng cửa B, hết hành trình, khí xả thoát ra và đầu kia khí điều khiển được cấp vào đẩy con trượt đóng cửa A và mở sang cửa B. Hành trình sẽ lập đi lặp lại, theo yêu cầu sử dụng.

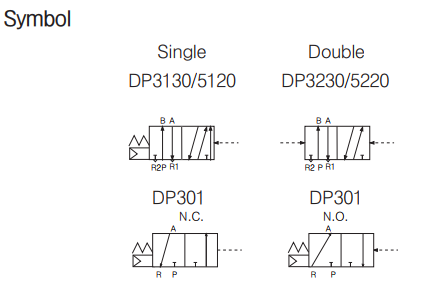

- Chú ý: Khi sử dụng van khí điều khiển hãy chú ý sơ đồ hoạt động của van ( Symbol)
Model DP 301 ( Single - size 1/8’’ - 1/4’’)
Model DP 302 ( Double- size 1/8’’ - 1/4’’)
Model DP 3130-01 (Single - size 1/8’’)
Model DP 3130-02 (Single - size 1/4’’)
Model DP 3230-01 (Double - size 1/8’’)
Model DP 3230-02 (Double - size 1/4’’)
Model DP 5120-03 (Single - size 3/8’’)
Model DP 5120-04 (Single - size 1/2’’)
Model DP 5220-03 (Single - size 3/8’’)
Model DP 5220-04 (Single - size 1/2’’)
Model DP 300/3000/5000 - Thông số kỹ thuật:
