 VAN ĐIỆN TỪ DV 1000, 3000 ,4000 - TPC

      Công ty tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng van điện từ series DV  hiệu TPC Korea.

     Van điện từ DV là van 5 cửa, sử dụng coil điện để điều khiển con trượt bên trong thân van, đóng và mở cửa khí làm chuyển động tịnh tiến của xi lanh.

Van điện từ DV- Chức năng và vận hành:

     Van điện từ DV là dòng van có thân nhỏ, có thể lắp độc lập, hoặc lắp nhiều van cùng cỡ chung trên 1 đế tạo thành block. Trên block van này, có thể lắp các sơ đồ vị trí van khác nhau và sử dụng LPC để điều khiển. Series van này được sử dụng rộng rãi điều khiển thích hợp cho xi lanh có kích thước nhỏ, lượng tiêu thụ khí ít.

    Van điện từ DV có 5 trạng thái khác nhau, vì vậy, khi chọn van để sử dụng, ta phải chú ý tới các sơ đồ trạng thái của van, sao cho phù hợp với ứng dụng.

Sơ đồ trạng thái van 5 cửa:

Kiểu DVC 1000 là van 5 cửa 2 vị trí - 1 coil điện.

+ Trạng thái ban đầu: Lò xo đẩy cửa P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc: Đẩy con trượt cửa P thông cửa A, cửa B thông xả R2.

+ Khi lò xo làm viêc: Đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở lại trạng thái ban đầu.

Kiểu DV 1200 là van 5 cửa 2 vị trí - 2 coil điện.

+ Trạng thái ban đầu: Sol b đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc: Đẩy con trượt cửa P thông cửa A, cửa B thông xả R2.

+ Khi sol b làm viêc: Đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở lại trạng thái ban đầu.

Kiểu DV 1300 là van 5 cửa 3 vị trí - 2 coil điện ( đóng ở giữa).

+ Trạng thái ban đầu: P đóng ở giữa, cửa A và cửa B đóng.

+ Khi Sol a làm việc: Đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Khi sol b làm viêc: Đẩy con trượt cửa P thông cửa A, cửa B thông xả R2.

+ Hết hành trình van trở lại trạng thái ban đầu.

Kiểu DV 1400 là van 5 cửa 3 vị trí - 2 coil điện ( xả ở giữa).

+ Trạng thái ban đầu: P đóng , cửa A thông xả R1, cửa B thông xả R2.

+ Khi Sol a làm việc: Đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Khi sol b làm viêc: Đẩy con trượt cửa P thông cửa A, cửa B thông xả R2.

+ Hết hành trình van trở lại trạng thái ban đầu.

Kiểu DV 1500 là van 5 cửa 3 vị trí - 2 coil điện ( áp ở giữa).

+ Trạng thái ban đầu: P thông cửa A và cửa B.

+ Khi Sol a làm việc: Đẩy con trượt cửa P thông cửa B, cửa A thông xả R1.

+ Khi sol b làm viêc: Đẩy con trượt cửa P thông cửa A, cửa B thông xả R2.

+ Hết hành trình van trở lại trạng thái ban đầu.

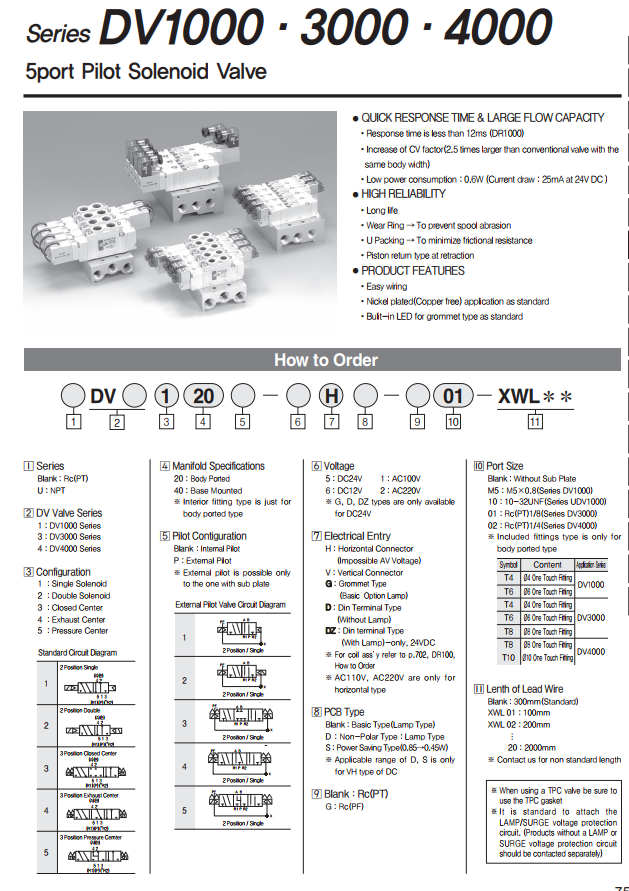

Series DV 1000 có các model sau:

Size M5:                                                         Chỉ dành lắp cho trên đế:

Van điện từ DV 1120 - ** - M5                     Van điện từ DV 1140 - ** - M5

Van điện từ DV 1220 - ** - M5                      Van điện từ DV 1240 - ** - M5

Van điện từ DV 1320 - ** - M5                     Van điện từ DV 1340 - ** - M5

Van điện từ DV 1420 - ** - M5                     Van điện từ DV 1440 - ** - M5

Van điện từ DV 1520 - ** - M5                     Van điện từ DV 1540 - ** - M5

Size 01:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 1120 - ** - 01                       Van điện từ DV 1140 - ** - 01

Van điện từ DV 1220 - ** - 01                      Van điện từ DV 1240 - ** - 01

Van điện từ DV 1320 - ** - 01                       Van điện từ DV 1340 - ** - 01

Van điện từ DV 1420 - ** - 01                       Van điện từ DV 1440 - ** - 01

Van điện từ DV 1520 - ** - 01                       Van điện từ DV 1540 - ** - 01

Size 02:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 1120 - ** - 02                       Van điện từ DV 1140 - ** - 02

Van điện từ DV 1220 - ** - 02                      Van điện từ DV 1240 - ** - 02

Van điện từ DV 1320 - ** - 02                       Van điện từ DV 1340 - ** - 02

Van điện từ DV 1420 - ** - 02                       Van điện từ DV 1440 - ** - 02

Van điện từ DV 1520 - ** - 02                       Van điện từ DV 1540 - ** - 02

Series DV 3000 có các model sau:

Size M5:                                                         Chỉ dành lắp cho trên đế:

Van điện từ DV 3120 - ** - M5                     Van điện từ DV 3140 - ** - M5

Van điện từ DV 3220 - ** - M5                     Van điện từ DV 3240 - ** - M5

Van điện từ DV 3320 - ** - M5                     Van điện từ DV 3340 - ** - M5

Van điện từ DV 3420 - ** - M5                     Van điện từ DV 3440 - ** - M5

Van điện từ DV 3520 - ** - M5                     Van điện từ DV 3540 - ** - M5

Size 01:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 3120 - ** - 01                       Van điện từ DV 3140 - ** - 01

Van điện từ DV 3220 - ** -  01                    Van điện từ DV 3240 - ** -  01

Van điện từ DV 3320 - ** - 01                       Van điện từ DV 3340 - ** - 01

Van điện từ DV 3420 - ** - 01                       Van điện từ DV 3440 - ** - 01

Van điện từ DV 3520 - ** - 01                       Van điện từ DV 3540 - ** - 01

Size 02:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 3120 - ** - 02                       Van điện từ DV 3140 - ** - 02

Van điện từ DV 3220 - ** -  02                     Van điện từ DV 3240 - ** -  02

Van điện từ DV 3320 - ** - 02                       Van điện từ DV 3340 - ** - 02

Van điện từ DV 3420 - ** - 02                       Van điện từ DV 3440 - ** - 02

Van điện từ DV 3520 - ** - 02                       Van điện từ DV 3540 - ** - 02

Series DV 4000 có các model sau:

Size M5:                                                         Chỉ dành lắp cho trên đế:

Van điện từ DV 4120 - ** - M5                     Van điện từ DV 4140 - ** - M5

Van điện từ DV 4220 - ** - M5                     Van điện từ DV 4240 - ** - M5

Van điện từ DV 4320 - ** - M5                     Van điện từ DV 4340 - ** - M5

Van điện từ DV 4420 - ** - M5                     Van điện từ DV 4440 - ** - M5

Van điện từ DV 4520 - ** - M5                     Van điện từ DV 4540 - ** - M5

Size 01:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 4120 - ** - 01                       Van điện từ DV 4140 - ** - 01

Van điện từ DV 4220 - ** -  01                       Van điện từ DV 4240 - ** -  01

Van điện từ DV 4320 - ** - 01                       Van điện từ  DV 4340 - ** - 01

Van điện từ DV 4420 - ** - 01                       Van điện từ DV 4440 - ** - 01

Van điện từ DV 4520 - ** - 01                       Van điện từ DV 4540 - ** - 01

Size 02:                                                           Chỉ dành lắp cho trên đế:

Van điện từ DV 4120 - ** - 02                       Van điện từ DV 4140 - ** - 02

Van điện từ DV 4220 - ** -  02                     Van điện từ DV 4240 - ** -  02

Van điện từ DV 4320 - ** - 02                       Van điện từ DV 4340 - ** - 02

Van điện từ DV 4420 - ** - 02                       Van điện từ DV 4440 - ** - 02

Van điện từ DV 4520 - ** - 02                       Van điện từ DV 4540 - ** - 02

-          Chú ý: Lựa chọn đơn hàng:
