  BỘ LỌC BA MODEL PC2 - TPC

       Model PC2 là bộ lọc ba , bộ lọc này được ghép bởi 3 bộ phận cùng size gồm cốc lọc + điều áp + cốc dầu lại với nhau thành 1 bộ.

Model PC2 - Chức năng vận hành:

Model PC2 có chức năng lọc sạch khí, điều chỉnh áp lực và trộn dầu thành sương mù đưa khí đi sử dụng

. - Vận hành: Khí nén được đưa vào bộ lọc qua cửa cấp khí. Áp lực khí nén ép khí đi qua lõi lọc, nước và bụi bẩn được lõi lọc tách ra giữ lại còn khí sạch thoát qua lõi đi sang phần chỉnh áp lực, ở bộ phận chỉnh  áp khí được nén bởi màng và lò xo nén áp lực khí tới áp lực cần thiết sau đó khí được ép sang phần cốc dầu lúc này áp lực khí nén hút dầu lên qua lỗ zilơ tạo thành hạt nhỏ như sương mù theo khí ra ngoài cửa thoát đi làm việc

- Chú ý 1 : Phần cốc lọc tách nước, cốc lọc tách nước có 2 lọai:

+ Loại cốc xả tự động: Cốc xả tự động sẽ dùng phao báo mức khi nước bẩn đến giới hạn Max phao sẽ tự nâng nút xả để xả nước bẩn ra ngoài, hết nước phao sẽ hạ xuống để khóa van xả lại.

+ Cốc xả tay: Cốc xả tay là cốc xả dùng tay ấn van để xả sử dụng cốc xả tay ta phải luôn quan sát vạch báo mức trên cốc xả khi nước bẩn tới vạch Max ta phải ấn nút xả dưới đáy cốc cho nước thoát ra ngoài khi hết nước ta ngừng ấn nút xả để van xả đóng lại.

- Chú ý 2: Phần điều chỉnh áp:   Khi chỉnh áp lực trước tiên ta đầy phần xoay chỉnh áp lên thoát khỏi chốt hãm sau đó xoay chỉnh áp, nếu xoay theo hướng chiều thuận chiều kim đồng hồ thì cho ta áp lực tăng và khi xoay ngược chiều kim đồng hồ thì sẽ cho ta áp lực giảm. Khi chỉnh ta luôn theo dõi đồng hồ áp lực xem kim chỉ tới áp lực cần thiết thì dừng chỉnh và ấn lắp xoay  lại ăn khớp với chốt hãm để giữ cho khí an toàn.

- Chú ý 3: Phần cốc dầu: Cốc dầu có chức năng chứa dầu và tọa dầu thành sương mù theo khí nén đi bôi trơn và bảo vệ thiết bị như van, xi lanh, và thiết bị khác. Khi cần đổ dầu vào cốc ta vặn nút tra dầu ở phía trên ra đổ dầu vào đến vạch báo mức Max là được, khi dầu cạn tới vạch báo mức Min thì ta phải thêm dầu.

Model PC2 được phân theo size - cấp lọc - xả đáy:

Model PC2 - 01 size 1/8’’ - cấp lọc 5 Micron - xả tay

                                PC2 -  01 size 1/8’’ - cấp lọc 5 Micron - xả tự động ( D)

                 PC2 - 02 size 1/4’’ - cấp lọc 5 Micron - xả tay

              PC2 - 02 size 1/4’’ - cấp lọc 5 Micron - xả tự động ( D)

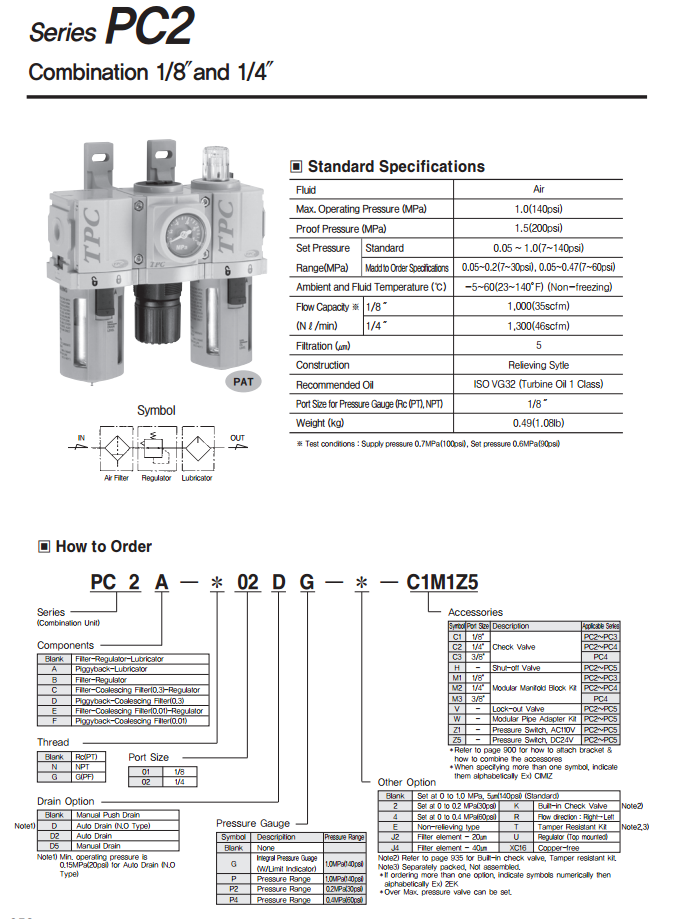

Model PC2 - Thông số kỹ thuật:
