Van điện từ model:PHS 520 Parker

 VAN  ĐIỆN TỪ  MODEL PHS520 - PARKER

      Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng sản phẩmvan điện từ Model  PHS 520  Hiệu Parker – Korea.

       Ngày nay sử dụng khí nén trong chuyên ngành tự động hóa công nghiệp rất phát triển. Để sử dụng nguồn khí tự nhiên này, khí được máy nén hút vào nén lại tạo áp lực để sinh công và đưa nguồn khí này ứng dụng vào trong truyền động khí nén. Để tiếp nhận nguồn khí này van điện từ đã đáp ứng được và trực tiếp phân phối chia khí nén đến các cửa của van làm chuyển động cơ cấu chấp hành tĩnh tiến của xi lanh và các ứng dụng khác.

      Model PHS 520 chủ yếu truyền động cho xi lanh khí và tùy từng kích thước của xi lanh khí chọn van từ có size sao cho phù hợp đủ lưu lượng để làm chuyển động xi lanh, cũng như các chuyển động khác.

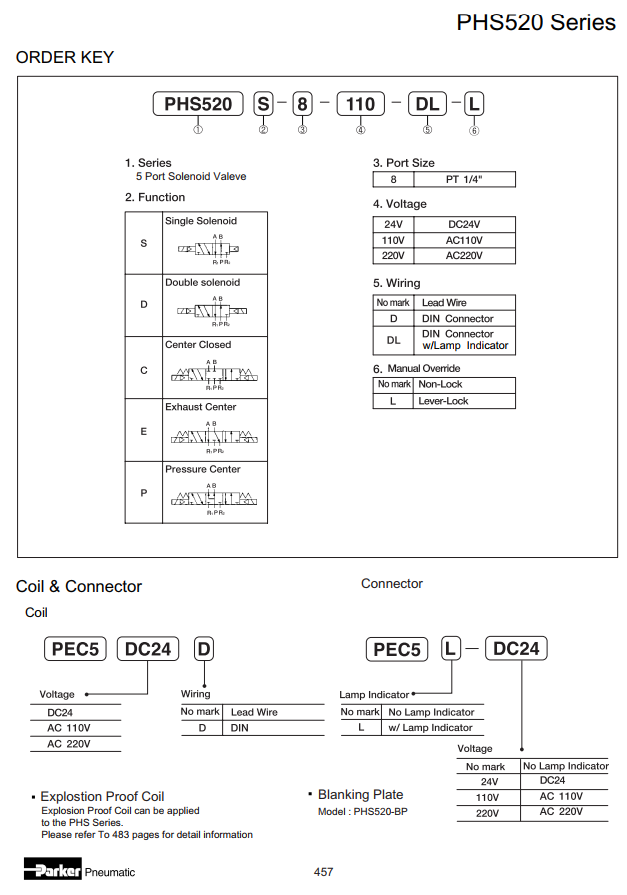

Serie: PHS 520– có các model sau:

  PHS520S

 PHS520D

PHS520C

 PHS520E

+ Model: PHS 520P- 08 ** DL: là van 5 cửa 3 vị trí 2 coil điện ( Áp ở giữa).

- Model van PHS 520 có size 1/4’’.ren BSPT.

- Vận hành:

- Model:  PHS 520S - 08 ** DL: Là van 5 cửa 2 vị trí 1 coil điện.

+ Trạng thái ban đầu của van: Áp P thông cửa B , cửa A thông xả R1.

+ Khi Sol a làm việc : Áp P thông cửa A, cửa B thông xả R2.

+ Lò xo B làm việc: Áp P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

- Model:  PHS 520D - 08 ** DL: là van 5 cửa 2 vị trí 2 coil điện.

+ Trạng thái ban đầu: Áp P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc: Áp P thông cửa A, cửa B thông xả R2.

+ Khi Sol b làm việc: Áp P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

 - Model:PHS 520C- 08 ** DL: Là  van 5 cửa 3 vị trí 2 coil điện ( Đóng ở giữa).

+ Trạng thái ban đầu của van: Đóng ở giữa cửa  P đóng, cửa A và cửa B đóng.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

- Model: PHS 520E- 08** DL: Là van 5 cửa 3 vị trí 2 coil điện ( Xả ở giữa).

+ Trạng thái ban đầu: Xả ở giữa P đóng, A thông xả R1 và B thông xả R2.

+ Khi Sol a làm việc: P thông cửa A, B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

- Model: PHS 520P- 08 ** DL: là van 5 cửa 3 vị trí 2 coil điện ( Áp ở giữa).

+ Trạng thái ban đầu: Áp ở giữa P thông cửa A và B.

+ Khi Sol a làm việc: P thông cửa A, B thông  cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, A thông cửa  xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

Van điện từ này có thể lắp độc lập hoặc lắp thành Block nằm trên 1 đế chung.

Coil điện: Coil dây, coil đấu rắc, coil có đèn led.

Điện áp: 12V – 24VDC, 110V – 220VAC /50Hz.

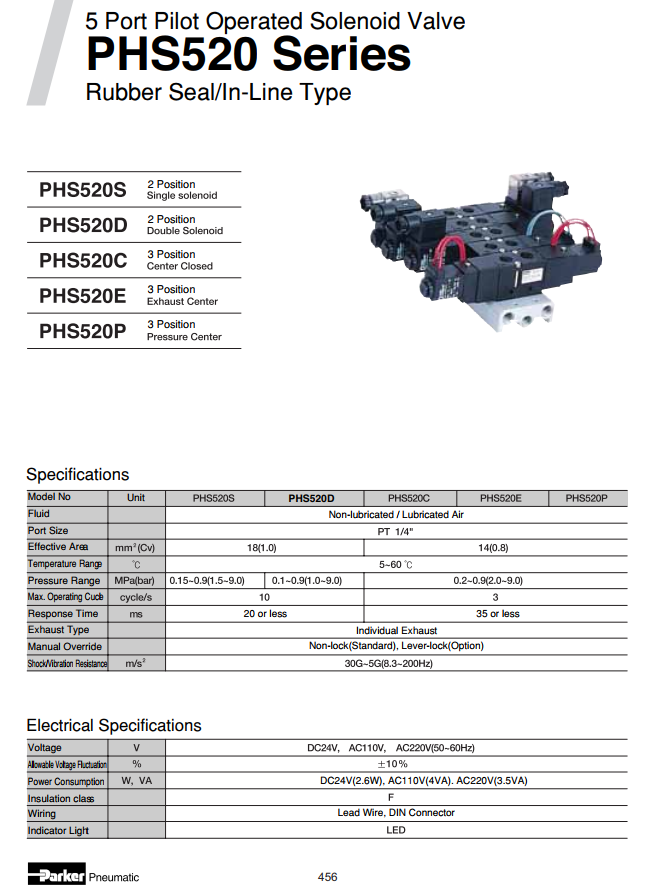

Model: PHS 520 – Thông số kỹ thuật:
