Van điện từ model:PHS 530 Parker

 VAN  ĐIỆN TỪ  MODEL PHS 530 - PARKER

     Công ty Tự Động Hóa Cao Đạt xin giới thiệu tới quý khách hàng sản phẩmvan điện từ Model  PHS 530  Hiệu Parker – Korea.

       Ngày nay sử dụng khí nén trong chuyên ngành tự động hóa công nghiệp rất phát triển. Để sử dụng nguồn khí tự nhiên này, khí được máy nén hút vào nén lại tạo áp lực để sinh công và đưa nguồn khí này ứng dụng vào trong truyền động khí nén. Để tiếp nhận nguồn khí này van điện từ đã đáp ứng được và trực tiếp phân phối chia khí nén đến các cửa của van làm chuyển động cơ cấu chấp hành tĩnh tiến của xi lanh và các ứng dụng khác.

      Model PHS 530 chủ yếu truyền động cho xi lanh khí và tùy từng kích thước của xi lanh khí chọn van từ có size sao cho phù hợp đủ lưu lượng để làm chuyển động xi lanh, cũng như các chuyển động khác.

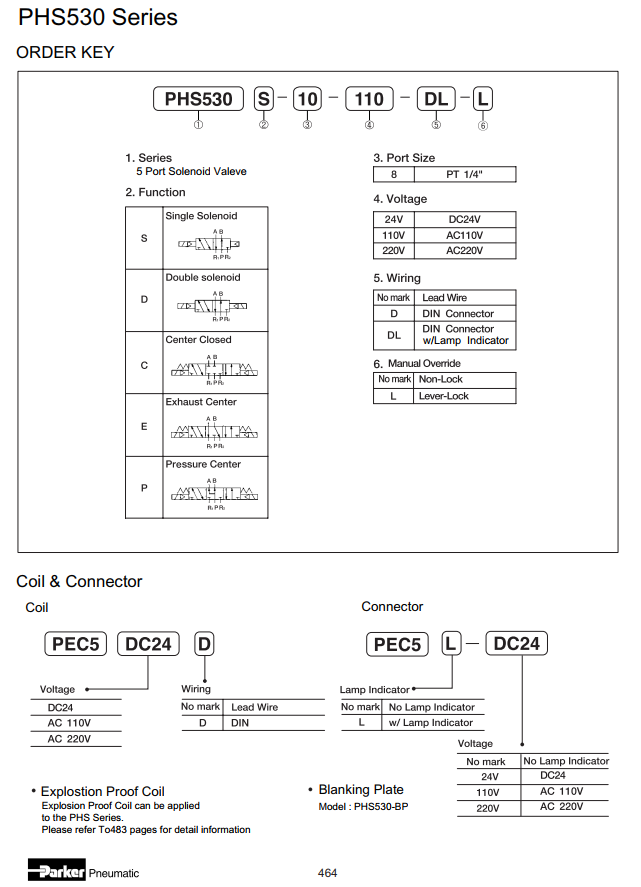

Series: PHS 530 – có các model sau:

 PHS 530S

 PHS 530D

 PHS 530C

PHS 530E

+ Model: PHS 530P- 10 ** DL: là van 5 cửa 3 vị trí 2 coil điện ( Áp ở giữa).

- Model van PHS 530 có size 3/8’’.ren BSPT.

- Vận hành:

- Model:  PHS 530S - 10 ** DL: Là van 5 cửa 2 vị trí 1 coil điện.

+ Trạng thái ban đầu của van: Áp P thông cửa B , cửa A thông xả R1.

+ Khi Sol a làm việc : Áp P thông cửa A, cửa B thông xả R2.

+ Lò xo B làm việc: Áp P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

- Model:  PHS 530D - 10 ** DL: Là van 5 cửa 2 vị trí 2 coil điện.

+ Trạng thái ban đầu: Áp P thông cửa B, cửa A thông xả R1.

+ Khi Sol a làm việc: Áp P thông cửa A, cửa B thông xả R2.

+ Khi Sol b làm việc: Áp P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

- Model: PHS 530C- 10 ** DL: Là  van 5 cửa 3 vị trí 2 coil điện ( Đóng ở giữa).

+ Trạng thái ban đầu của van: Đóng ở giữa cửa  P đóng, cửa A và cửa B đóng.

+ Khi Sol a làm việc: P thông cửa A, cửa B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+ Hết hành trình van trở về trạng thái ban đầu.

- Model: PHS 530E- 10** DL: Là van 5 cửa 3 vị trí 2 coil điện ( Xả ở giữa).

+ Trạng thái ban đầu: Xả ở giữa P đóng, A thông xả R1 và B thông xả R2.

+ Khi Sol a làm việc: P thông cửa A, B thông cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, cửa A thông xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

- Model: PHS 530P- 10 ** DL: là van 5 cửa 3 vị trí 2 coil điện ( Áp ở giữa).

+ Trạng thái ban đầu: Áp ở giữa P thông cửa A và B.

+ Khi Sol a làm việc: P thông cửa A, B thông  cửa xả R2.

+ Khi Sol b làm việc: P thông cửa B, A thông cửa  xả R1.

+  Khi hết hành trình van trở về trạng thái ban đầu.

Van điện từ này có thể lắp độc lập hoặc lắp thành Block nằm trên 1 đế chung.

Coil điện: Coil dây, coil đấu rắc, coil có đèn led.

Điện áp: 12V – 24VDC, 110V – 220VAC /50Hz.

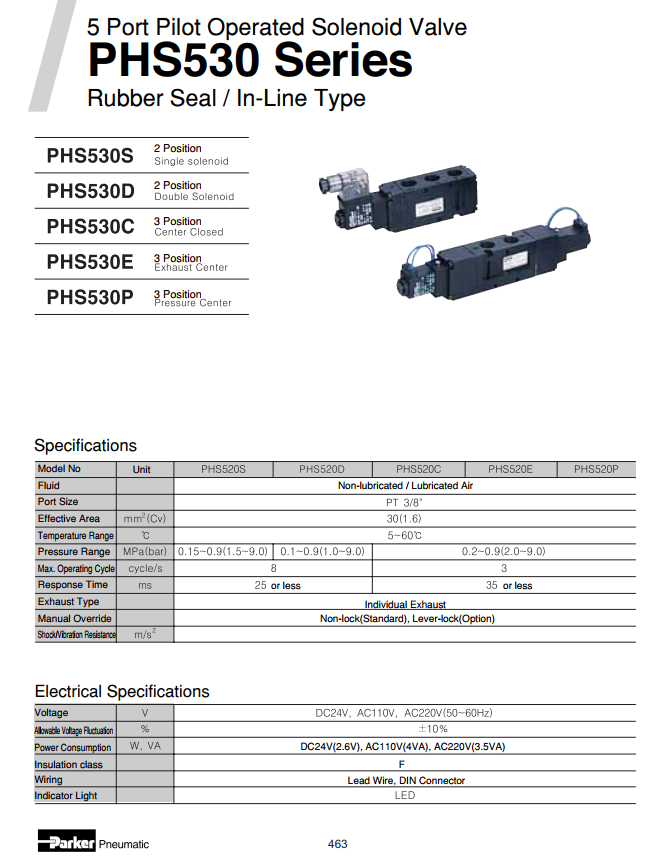

Model: PHS 530 – Thông số kỹ thuật:
