Bộ điều khiển khí nén PD85 & PS85 i-Tork
SPECIFICATION
BỘ KHÍ NÉN ĐIỀU KHIỂN VAN MODEL PD 85 & PS 85
Công ty tự động hóa Cao Đạt xin giới thiệu tới quý khách hàng bộ khí nén điều khiển van công nghiệp Model PD 85 & PS 85 Hiệu I -Tork Controls Korea.
Công ty Cao Đạt hiện là đại lý chính thức phân phối sản phẩm mang nhãn hiệu I -Tork Controls tại thị trường Việt Nam.
Công ty Cam kết bán hàng đúng hãng, cung cấp cho quý khách hàng đầy đủ CO, CQ , test report và bảo hành chính hãng từ nhà sản xuất cùng chứng từ kê khai mã hàng hóa nhập khẩu từ cơ quan Hải Quan Việt Nam.
Model: PD 85 và PS 85 – Mô tả:
Model PD 85 là bộ khí nén kiểu tác động kép ( Double Acting).
Model PS 85 là bộ khí nén kiểu tác động đơn ( Single Acting).
+ Thân được đúc bằng hợp kim nhôm, vỏ ngoài sơn Epoxy.
+ Trục tác động phía trên để chờ có thể lắp thêm hộp công tắc limit switch hoặc bộ điều khiển góc mở van positioner.
+ Trục tác động phía dưới ăn khớp với trục của van cùng tiêu chuẩn mặt bích kết nối ISO 5211.
+ Mặt trước có 2 đường dẫn khí kết nối với van điện từ điều khiển 5/2.
+ Mặt sau có 2 chốt khóa để điều chỉnh góc mở cho van cả hành trình đóng và hành trình mở.
Model PD 85 và PS 85 – Chức năng sử dụng:
+ Hai model PS 85 và PS 85 dùng để lắp cho van điều khiển tự động.
+ Phù hợp lắp cho van bi, van bướm, cửa gió, silo…..
+ Đóng mở xoay ( Rotary) góc 00 ~ 900 ±10%.
+ Option 1: Kết hợp với limit switch ( giám sát góc mở van).
2: Kết hợp với Positioner ( lựa chọn góc mở cho van)
Tín hiệu (Input Output 4 ~ 20 mA.)
3: Van điện từ điều khiển 5/2 ( Solenoid valve 5/2).
4: Kết hợp bộ Declutch Manual Override (hỗ trợ đóng mở van khi mất nguồn khí).
Model PD 85 và PS 85 – Lắp van:
+ Lắp van bi 2 ngả ren – 1000Psi Size: DN80 – DN100
+ Lắp van bi 3 ngả ren – 1000Psi Size: DN65 – DN 80
+ Lắp van bi bích 2 ngả - PN16 Size: DN50 – DN65
+ Lắp van bi bích 3 ngả - PN16 Size: DN50
+ Lắp van bướm wafer - PN16 Size: DN100 – DN150
+ Lắp van bướm bích- PN16 Size: DN100

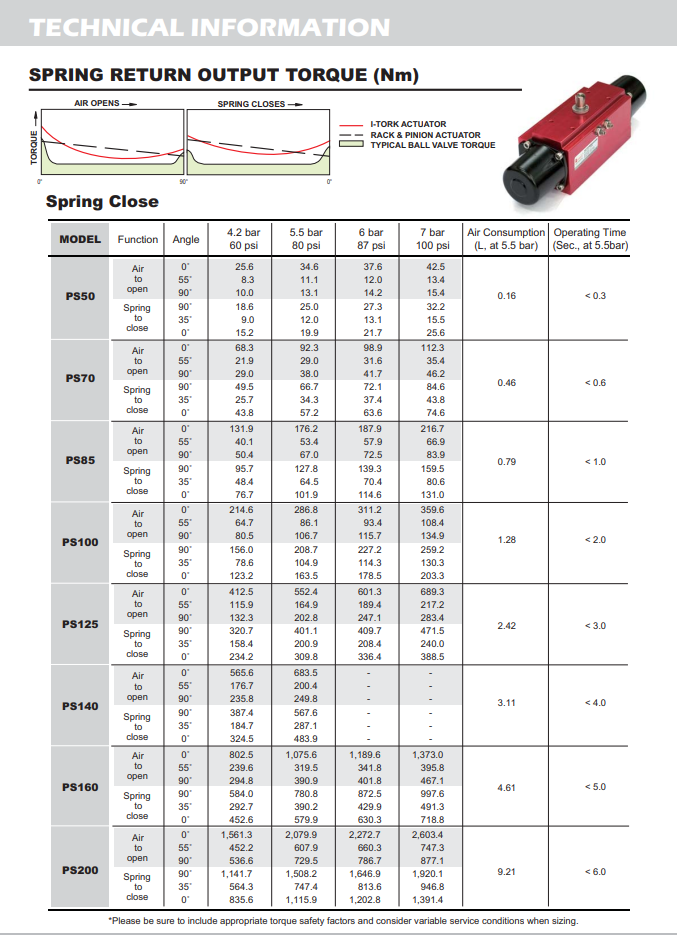

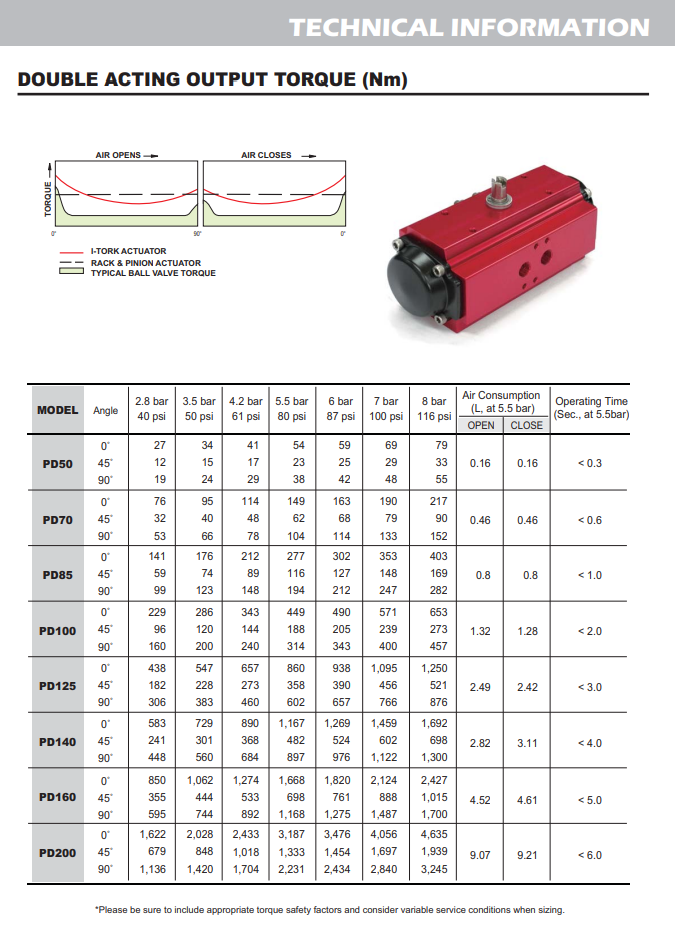

Model PD 85 và PS 85 – Thông số kỹ thuật:
.png)
.png)
.png)
